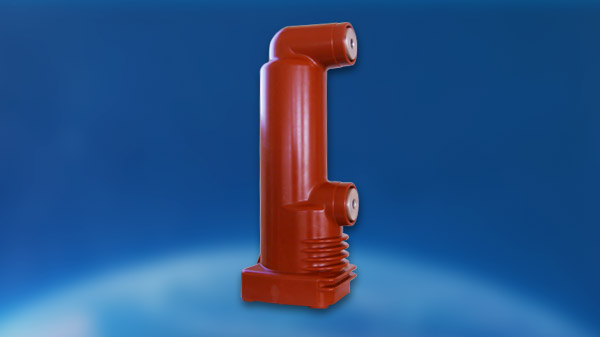

固封极柱
一、 概述
本型号真空灭弧室固封极柱产品，采用液体硅胶缓冲层、铜铬触头材料，杯状纵磁结构，环氧树脂绝缘外壳。产品具有体积小、开断容量大、绝缘水平高等特点。与相应的户内、户外真空断路器或真空配电装置配套，特别适用于电力、机械、冶金、化工、矿山等工业部门全工况运行条件下电路频繁操作的场所。
二、 主要技术参数
额定电压———————————————12kV
额定电流———————————————1250A
额定频率———————————————50HZ
额定短路开断电流———————————31.5kA
额定短路关合电流（峰值）———————80kA
额定峰值耐受电流———————————80kA
额定短时耐受电流(4s）—————————31.5kA
额定单个电容器组开断电流———————630A
额定背对背电容器组开断电流——————400A
短时（1min）工频耐受电压———————48kV
雷电冲击耐受电压———————————85kV
额定触头压力下限时回路电阻————≤25μΩ
额定短路开断电流开断次数———————50次
机械寿命——————————————30000次
触头自闭力————————————120±50N
触头反力—————————————210±50N
触头允许磨损厚度———————————3mm
储存期————————————————20年
局部放电量——————————————≤5pC
额定操作程序—————0—0.3s—CO—180s—CO
配套的真空开关设备应满足的机械参数
触头开距—————————————9±1mm
触头接触行程———————————3.5±1mm
平均分闸速度——————————1.1±0.2m/s
平均合闸速度——————————0.7±0.2m/s
额定触头压力——————————3100±200N
触头合闸弹跳时间——————————≤2mS
触头合闸和分闸不同期性———————≤1mS
分闸触头反弹幅值——————————≤2mm
三、 使用环境
◎环境温度： -25℃～+40℃
◎湿 度： 最大日平均95%，最大月平均90%
◎海拔高度： 不超过1000米
◎最大日平均温度：+35℃
◎最大地震烈度 ：8级
◎安装在无火灾、无爆炸危险、无剧烈震动的场所。
